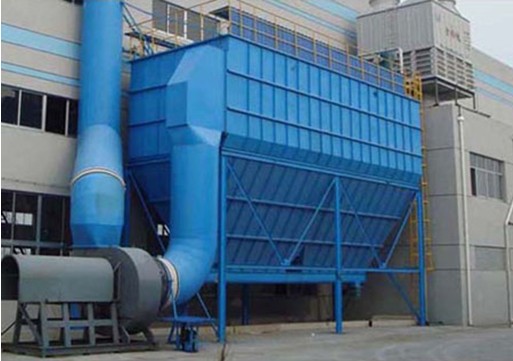

PPCS型離線脈沖除塵器
使用范圍：
PPCS型脈沖除塵器采用分室停風脈沖噴吹清灰技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點，適用于冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。同時，適用于高濃度粉塵的治理，可簡化粉塵治理工藝流程，降低投資，具有國內領先水平。設備特點：
該除塵器分四個系列25種規格，過濾面積從93～3427m2，處理風量從6690m3/h到247600m3/h，收塵效率＞99.99%。由上箱體、灰斗、噴吹管路系統、排灰系統和電控系統等部分組成。具有如下特點:
(1)采用國內先進的離線三狀態（過濾、清灰、靜止）清灰方式，避免了清灰的“再吸附”現象，從而清灰徹底可靠。
(2)采用分室噴吹清灰技術，一個脈沖閥可以同時噴吹一個室，每室的濾袋數量有32、64、96、128條，較普通的高壓脈沖除塵器1個脈沖閥噴吹6條布袋，可以減少脈沖閥數量6～20倍。
(3)設計了預收塵機構，不但克服了粉塵直接沖刷磨損濾袋的缺點，而且可以處理高濃度的粉塵，允許入口濃度高達1200g/Nm3。
(4)脈沖閥三狀態清灰機構采用PLC控制，并有定時（自動）和手動控制方式任選。
(5)進、出口風道布置緊湊，氣流阻力小。
(6)清灰能力強、除塵效率高、使用壽命長、經濟效益好等優點。技術參數：
表(一)、PPCS32型離線脈沖袋式除塵器主要技術參數
|
型號 技術參數 |
PPCS32-3 |
PPCS32-4 |
PPCS32-5 |
PPCS32-6 |
|
處理風量(m3/h) |
6690 |
8930 |
11160 |
13390 |
|
總過濾面積(m2) |
93 |
124 |
155 |
186 |
|
凈過濾面積(m2) |
62 |
93 |
124 |
155 |
|
收塵室數(個) |
3 |
4 |
5 |
6 |
|
每室袋數(條) |
32 |
|||
|
濾袋總數(條) |
96 |
128 |
160 |
192 |
|
脈沖閥數量(個) |
3 |
4 |
5 |
6 |
|
脈沖閥規格(英寸) |
11/2 |
|||
|
提升閥數量(個) |
3 |
4 |
5 |
6 |
|
提升閥規格 |
氣缸直徑φ63 |
|||
|
濾袋規格(直徑×長度，mm) |
φ130×2450 |
|||
|
濾袋材質 |
根據煙塵性質選用 |
|||
|
過濾風速(m/min) |
1.2～2.0 |
|||
|
除塵器阻力(Pa) |
1200～1700 |
|||
|
收塵效率(%) |
＞99.99 |
|||
|
進口氣體含塵濃度(g/m3) |
＜1000 |
|||
|
出口氣體含塵濃度(mg/m3) |
＜100 |
|||
|
噴吹壓力(Mpa) |
0.5～0.7 |
|||
|
壓縮空氣耗量(Nm3/min) |
0.27 |
0.37 |
0.46 |
0.55 |
|
空壓機推薦型號(用戶自備) |
V-0.67/7-S |
V-1.0/7 |
||
|
卸料閥與螺旋輸送機 |
根據用戶情況確定 |
|||
|
保溫面積(m2) |
26.5 |
36.5 |
41 |
48.5 |
|
重量 |
2.4 |
3.4 |
4.4 |
5.4 |
注：處理風量以1.2m/min過濾風速計算。
表(二)、PPCS64型離線脈沖袋式除塵器主要技術參數
|
型號 技術參數 |
PPCS64-4 |
PPCS64-5 |
PPCS64-6 |
PPCS64-7 |
|
處理風量(m3/h) |
17800 |
22300 |
26700 |
31200 |
|
總過濾面積(m2) |
248 |
310 |
372 |
434 |
|
凈過濾面積(m2) |
186 |
248 |
310 |
372 |
|
收塵室數(個) |
4 |
5 |
6 |
7 |
|
每室袋數(條) |
64 |
|||
|
濾袋總數(條) |
256 |
320 |
384 |
448 |
|
脈沖閥數量(個) |
4 |
5 |
6 |
7 |
|
脈沖閥規格(英寸) |
2 |
|||
|
提升閥數量(個) |
4 |
5 |
6 |
7 |
|
提升閥規格 |
氣缸直徑φ100 |
|||
|
濾袋規格(直徑×長度，mm) |
φ130×2450 |
|||
|
濾袋材質 |
根據煙塵性質選用 |
|||
|
過濾風速(m/min) |
1.2～2.0 |
|||
|
除塵器阻力(Pa) |
1200～1700 |
|||
|
收塵效率(%) |
＞99.99 |
|||
|
進口氣體含塵濃度(g/m3) |
＜1000 |
|||
|
出口氣體含塵濃度(mg/m3) |
＜100 |
|||
|
噴吹壓力(Mpa) |
0.5～0.7 |
|||
|
壓縮空氣耗量(Nm3/min) |
1.2 |
1.5 |
1.8 |
2.1 |
|
空壓機推薦型號(用戶自備) |
V-2/7-S |
V-3/8-S |
||
|
卸料閥與螺旋輸送機 |
根據用戶情況確定 |
|||
|
保溫面積(m2) |
70 |
94 |
118 |
142 |
|
重量 |
6.9 |
8.3 |
9.7 |
11.1 |
注：處理風量以1.2m/min過濾風速計算。
表(三)、PPCS96型離線脈沖袋式除塵器主要技術參數
|
型號 技術參數 |
PPCS96-5 |
PPCS96-6 |
PPCS96-7 |
PPCS96-8 |
PPCS96-9 |
|
處理風量(m3/h) |
33400 |
40100 |
46800 |
53510 |
60100 |
|
總過濾面積(m2) |
465 |
557 |
650 |
744 |
836 |
|
凈過濾面積(m2) |
372 |
465 |
557 |
651 |
744 |
|
收塵室數(個) |
5 |
6 |
7 |
8 |
9 |
|
每室袋數(條) |
96 |
||||
|
濾袋總數(條) |
480 |
576 |
672 |
768 |
864 |
|
脈沖閥數量(個) |
5 |
6 |
7 |
8 |
9 |
|
脈沖閥規格(英寸) |
21/2 |
||||
|
提升閥數量(個) |
5 |
6 |
7 |
8 |
9 |
|
提升閥規格 |
氣缸直徑φ100 |
||||
|
濾袋規格(直徑×長度，mm) |
φ130×2450 |
||||
|
濾袋材質 |
根據煙塵性質選用 |
||||
|
過濾風速(m/min) |
1.2～2.0 |
||||
|
除塵器阻力(Pa) |
1200～1700 |
||||
|
收塵效率(%) |
＞99.99 |
||||
|
進口氣體含塵濃度(g/m3) |
＜1000 |
||||
|
出口氣體含塵濃度(mg/m3) |
＜100 |
||||
|
噴吹壓力(Mpa) |
0.5～0.7 |
||||
|
壓縮空氣耗量(Nm3/min) |
1.5 |
1.8 |
2.1 |
2.4 |
2.7 |
|
空壓機推薦型號(用戶自備) |
V-3/8-S |
V-6/7-S |
|||
|
卸料閥與螺旋輸送機 |
根據用戶情況確定 |
||||
|
保溫面積(m2) |
120 |
130 |
140 |
150 |
160 |
|
重量 |
10.1 |
12.4 |
14.1 |
1.7 |
17.7 |
注：處理風量以1.2m/min過濾風速計算。
表(四)、PPCS96型離線脈沖袋式除塵器主要技術參數
|
型號 技術參數 |
PPCS96-2×5 |
PPCS96-2×6 |
PPCS96-2×7 |
PPCS96-2×8 |
PPCS96-2×9 |
PPCS96-2×10 |
|
處理風量(m3/h) |
66900 |
80700 |
94100 |
107600 |
121000 |
135700 |
|
總過濾面積(m2) |
929 |
1121 |
1308 |
1494 |
1661 |
1868 |
|
凈過濾面積(m2) |
836 |
1028 |
1215 |
1401 |
1558 |
1775 |
|
收塵室數(個) |
10 |
12 |
14 |
16 |
18 |
20 |
|
每室袋數(條) |
96 |
|||||
|
濾袋總數(條) |
960 |
1152 |
1344 |
1536 |
1728 |
1920 |
|
脈沖閥數量(個) |
10 |
12 |
14 |
16 |
18 |
20 |
|
脈沖閥規格(英寸) |
21/2 |
|||||
|
提升閥數量(個) |
10 |
12 |
14 |
16 |
18 |
20 |
|
提升閥規格 |
氣缸直徑φ100 |
|||||
|
濾袋規格(直徑×長度，mm) |
φ130×2450 |
|||||
|
濾袋材質 |
根據煙塵性質選用 |
|||||
|
過濾風速(m/min) |
1.2～2.0 |
|||||
|
除塵器阻力(Pa) |
1200～1700 |
|||||
|
收塵效率(%) |
＞99.99 |
|||||
|
進口氣體含塵濃度(g/m3) |
＜1000 |
|||||
|
出口氣體含塵濃度(mg/m3) |
＜100 |
|||||
|
噴吹壓力(Mpa) |
0.5～0.7 |
|||||
|
壓縮空氣耗量(Nm3/min) |
3.0 |
3.4 |
4.2 |
4.8 |
5.4 |
6.0 |
|
空壓機推薦型號(用戶自備) |
V-6/7-S |
V-11/7-S |
||||
|
卸料閥與螺旋輸送機 |
根據用戶情況確定 |
|||||
|
保溫面積(m2) |
175 |
210 |
245 |
280 |
315 |
350 |
|
重量 |
21.0 |
25.2 |
29.4 |
33.6 |
37.8 |
42.0 |
注：處理風量以1.2m/min過濾風速計算。
